맥츄에이터 P시리즈

특징

- 제조 산업의 환경, 생산, 품질, 작업 공간 개선 및 에너지 절약 실현
- 출력축 낙하 방지용 브레이크를 적용한 안전설계
- 고정도 로드셀을 채용하여 정밀도 향상

1) 고강성  :  안내부가 다각형 구조인 McGuide®를 채용함으로써 고강성 가이딩이 가능합니다.

2) 고정도 및 고정밀 이송  :  니들베어링을 사용함으로써 저예압 진직도를 향상시켰으며, 정밀 볼스크류를 사용하여 고정밀 이송을 얻을 수 있습니다.

3) 축 방향 고하중 및 Torque 방지  :  다각형 구조의 McGuide®를 적용하여 Torque에 대한 억제가 가능하고,
고하중에 최적인 볼스크류와 압축하중에 강한 베어링을 사용하여 고부하용 액츄에이터를 실현하였습니다.

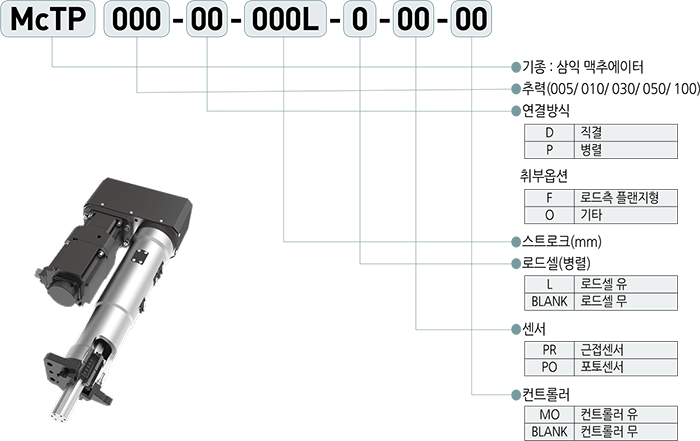

형번구성

사양 및 치수

구분 McGP - 005 McGP - 010 McGP - 030 McGP - 050 McGP - 100
최대추력 (kgf) 500 1,000 3,000 5,000 10,000
연속정격추력 (kgf) 250 500 1,500 2,500 5,000
속도 (mm/sec) 165/330 160/330 110/160 80/120 75/110
Max Stroke (mm) ~ 300 ~ 300 ~ 300 ~ 200 ~ 200
이송직진도(mm) 10㎛/100mm ( Free Load State)
반복위치정도(mm) ±0.01
반복하중정도 1.5% 이내
전자 브레이크 (N·m) - - 8 30 50
적용 모터 (KW) 0.4 0.75 1.5 2.0 3.5
볼스크류 리드 (mm) Φ15×10 Φ20×10 Φ32×10 Φ40×12 Φ50×16
감속비 1/3 1/3 1/3 1/5 1/7
적용 Guide McGFM32 McGFM40 McGFM50 McGFM80 McGFM80
외곽 치수( A * B * C ) 308.5 * 92 * 196 337 * 115 * 253 461 * 150 * 318 593 * 190 * 385 700 * 235 * 455

주기 1. 연속정격추력은 모터 부하율 120%이하

2. Stroke 는 원점에서 +OT 까지임
