자동조심형리니어부싱 - 고하중용 자동조심형 리니어부싱

높아진 하중 능력과 수명

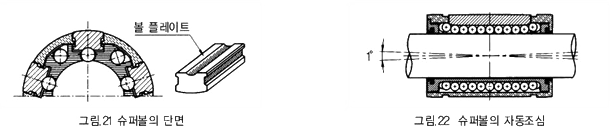

각각의 볼 플레이트는 경화된 금속을 사용하며, 볼 사이즈보다 약간 크게 가공된 볼 플레이트의 볼 그루브(Ball Groove)는 접촉면적을 보다 크게 제공함으로써, 일반 리니어부싱 보다 3배 가량 더 큰 하중을 견딜 수 있다. 또한 3배 높아진 하중 능력을 일반 리니어부싱과 비교할 때, 동일한 사용조건 하에서 27배 가량 긴 수명을 제공한다.

자동 조심

볼 플레이트는 자동조심을 위해 중간 점에서 0.5。까지 유동할 수 있도록 설계되어 있다. 이 자동조심 기능은 기계의 가공오차 및 조립오차뿐만 아니라, 샤프트의 변형으로 인해 발생할 수 있는 볼 순환부 끝단부의 볼 진입시 과대 응력의 위험을 제거할 수 있으며, 하중의 균일한 분포와 저마찰 운동을 제공한다.

보다 부드러운 주행과 저소음

고하중용 자동조심형 리니어부싱은 경량, 저마찰, 그리고 내마모성이 뛰어난 엔지니어링 폴리머로 제작되어 주행 시 발생하는 자중에 의한 관성과 볼 순환시 마찰에 의한 소음을 현저히 줄이며 부드러운 주행을 가능하게 한다.

틈새조정

볼 플레이트는 외통 안에서 강제적으로 구속되어 있지 않고 떠있는 상태이기 때문에 하우징에 조립될때 볼과 샤프트간의 공차를 조정할 수 있다.

호환성

자동조심형 리니어부싱은 유럽표준형 리니어부싱 및 인치표준형 리니어부싱과 상호 호환성을 가지고 있다.
