가이드마스터 - 설치

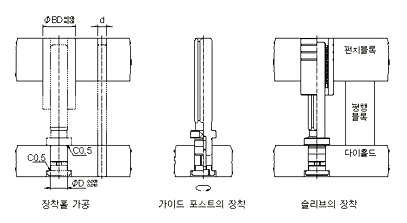

Guide Master 세트의 취부방법 (SGM Series의 경우)

① 포스트 및 슬리브의 조립 구멍 가공

- 가이드 포스트와 슬리브 장착 Hole은 공차 범위 내에서 가공한다.

② 가이드 포스트의 장착

- 장착 Hole을 깨끗하게 청소 한 후 볼트로 체결하여 포스트를 고정한다.
- 포스트의 직각도를 확인한다.(0.01mm/100mm이하)

③ 슬리브의 장착

- 가이드 포스트에 슬리브를 삽입한다. (Set품의 마크가 일치하는지 확인한다.)
- 포스트를 장착할 Die Holder 위에 평행 블럭을 두고 Punch Holder를 놓고, 슬리브를 슬라이드 시켜 간섭 발생을 확인한다.
- 슬라이브를 장착할 내면의 기름이나 오염 등을 용제로 세정한 후에, 염기성 접착제(Loctite 635 또는 638)를 도포하여 슬리브를 삽입한다. 이 때 Punch Holder로 부터 슬리브가 나오지 않도록 하여 접착제를 경화시킨다.(상온에서 3~6시간 정도.)

Guide Master의 사용환경

① 온도범위

- Needle Roller의 안내를 위한 리테이너가 수지로 성형되어 있기 때문에 주변의 사용온도를 80℃이하에서 사용한다. (80℃ 이상의 경우 문의바람)

② 분진 등

- 가이드 포스트의 주행면 및 리테이너에 찌꺼기 등이 오염되지 않도록 한다.

③ 휘발성 가공유의 비산

- 휘발성 가공유가 Guide Master에 비산이 되면 윤활유를 증발시켜 수명을 단축시키는 요인이 된다.(필요시 보호 수단을 강구해야 한다.)

장착시 주의사항

- 장착 부위의 주변 청소를 깨끗이 한다.
- Guide Master는 포스트와 슬리브가 1:1 세트품으로 되어 있어 마크가 일치하는 지 확인한다.
- 슬리브 접착시 슬리브와 포스트의 조립 방향 확인은 불필요하다.
- Guide Master 장착시 회전 방향의 모멘트가 가능한 작용되지 않도록 한다.
- 장착 후 운전 전 및 가동시 충분한 급유가 필요하다 . (정기적인 윤활유 도포)
- 최소 스트로크는 Needle Roller 직경(ΦDR) × ·π 이상 되도록 사용한다. Needle Roller 직경(ΦDR) × ·π 미만일 경우 성능 저하 발생 요인이 된다.
- 프레스 가공시 상사점에서 포스트로부터 슬리브가 빠지지 않도록 포스트 길이를 선정해야 한다.
